[D3.js] 척도

척도는 입력되는 정의역(domain)과 출력되는 치역(range)을 매핑한 함수를 말한다.



D3 reference를 보면 자세히 볼 수 있다.



데이터의 값들은 척도를 사용하여 시각화에 적절한 값으로 비율을 바꾸어 쉽게 매핑할 수 있다.



여기서는 선형척도만을 다루어 본다.



정의역이란 입력 가능한 데이터 값의 범위를 말하며 치역은 화면에 출력하기 위한 데이터 값의 범위라 생각하자. y=f(x)함수처럼 생각하면 이해하기 쉽다.



선형척도는 D3가 수행하는 수학적 정규화 과정이며, 정의역을 기준으로 정규화되고 정규화된 값은 치역을 기준으로 비율이 변경된다.





<script>
        var scale = d3.scaleLinear(); // 척도함수 생성
        scale.domain([100, 500]); // 정의역의 범위를 설정
        scale.range([10, 350]); // 치역 범위를 생성
        console.log(scale(100));
        console.log(scale(300));
    </script>



콘솔값을 확인하면 10과 180을 반환함을 볼 수 있다. 척도함수의 생성은 위와같이 만들 수 있다. 이것을 기반으로 산포도에 척도를 적용해보자.



우선 코드를 보자.



<script>
var w = 600,h = 600,padding=20;
        var datas = [
                        [5, 20], [480, 90], [250, 50], [100, 33], [330, 95],
                        [410, 12], [475, 44], [25, 67], [85, 21], [220, 88],[600,150]
        ]; // 산포도를 위한 데이터, 배열의 배열 처럼 이해

        var scale = d3.scaleLinear(); // 척도함수 생성
        scale.domain([100, 500]); // 정의역의 범위를 설정
        scale.range([10, 350]); // 치역 범위를 생성
        console.log(scale(100));
        console.log(scale(300));

        var xscale = d3.scaleLinear().domain([0, d3.max(datas, function (d) {
            return d[0]; // datas는 배열의 배열, 해당 배열에서 배열의 0번째 원소중 가장 큰걸 반환
        })]).range([padding, w-padding*2]);
        //정의역의 아래쪽 경계값은 0, 위쪽 경계값은 데이터의 최대값

        var yscale = d3.scaleLinear().domain([0, d3.max(datas, function (d) {
            return d[1]; //내장 배열의 2번째 값을 반환함.
        })]).range([h-padding, padding]); // y값이 큰것이 위로가고 작은것이 아래로 내려오게 된다. 치역이 바껴버림!!!
        //치역역시 0부터 svg의 최대 넓이인 w

        var rscale = d3.scaleLinear().domain([0,d3.max(datas,function(d){
            return d[1];
        })]).range([3,10]);

        var svg = d3.select("body")
                    .append("svg")
                    .attr("width", w)
                    .attr("height", h);

        svg.selectAll("circle")
            .data(datas)
            .enter()
            .append("circle")
            .attr("cx", function (d) {
                return xscale(d[0]);
            })
            .attr("cy", function (d) {
                return yscale(d[1]);
            })
            .attr("r", function (d) {
                return rscale(d[1]);
            });
            //데이터를 원본의 값이 아닌 척도 함수를 사용한 값을 반환하도록 한다.

        svg.selectAll('text').data(datas).enter().append('text')
            .text(function (d) {
                return d[0] + "," + d[1];
            })
            .attr('x', function (d) {
                return xscale(d[0]);
            })
            .attr('y', function (d) {
                return yscale(d[1]);
            })
        .attr('font-size', '11px')
        .attr('fill', 'red')
        .attr('font-family', 'sans-serif');
    </script>



이전의 산포도 코드를 척도를 사용하여 변형한 것이다.

xscale, yscale, rscale의 척도를 사용하여 산포도를 나타낸다. 이 부분은 주석의 내용을 참조하자. 경계값에 padding은 원과 텍스트가 범위를 벗어나 잘리는것을 방지하기 위해 적용하였다.



그리고 기존의 SVG시각화 코드의 각 return값을 위와 같이 적용한다. 척도함수를 사용한 값을 반환하여 데이터를 나타낸다. 이렇게 척도함수를 사용하면 데이터의 값이 100000일 경우에도 그래프의 폭이나 너비를 코드변경없이 적용할 수 있다.



반지름값도 척도함수를 적용하여 data의 값에 따라 항상 3~10 사이의 값만을 가질 것이다. 그게 아니라면 척도함수를 사용하지 말고 원본의 데이터값을 사용하여 적용하면 된다.

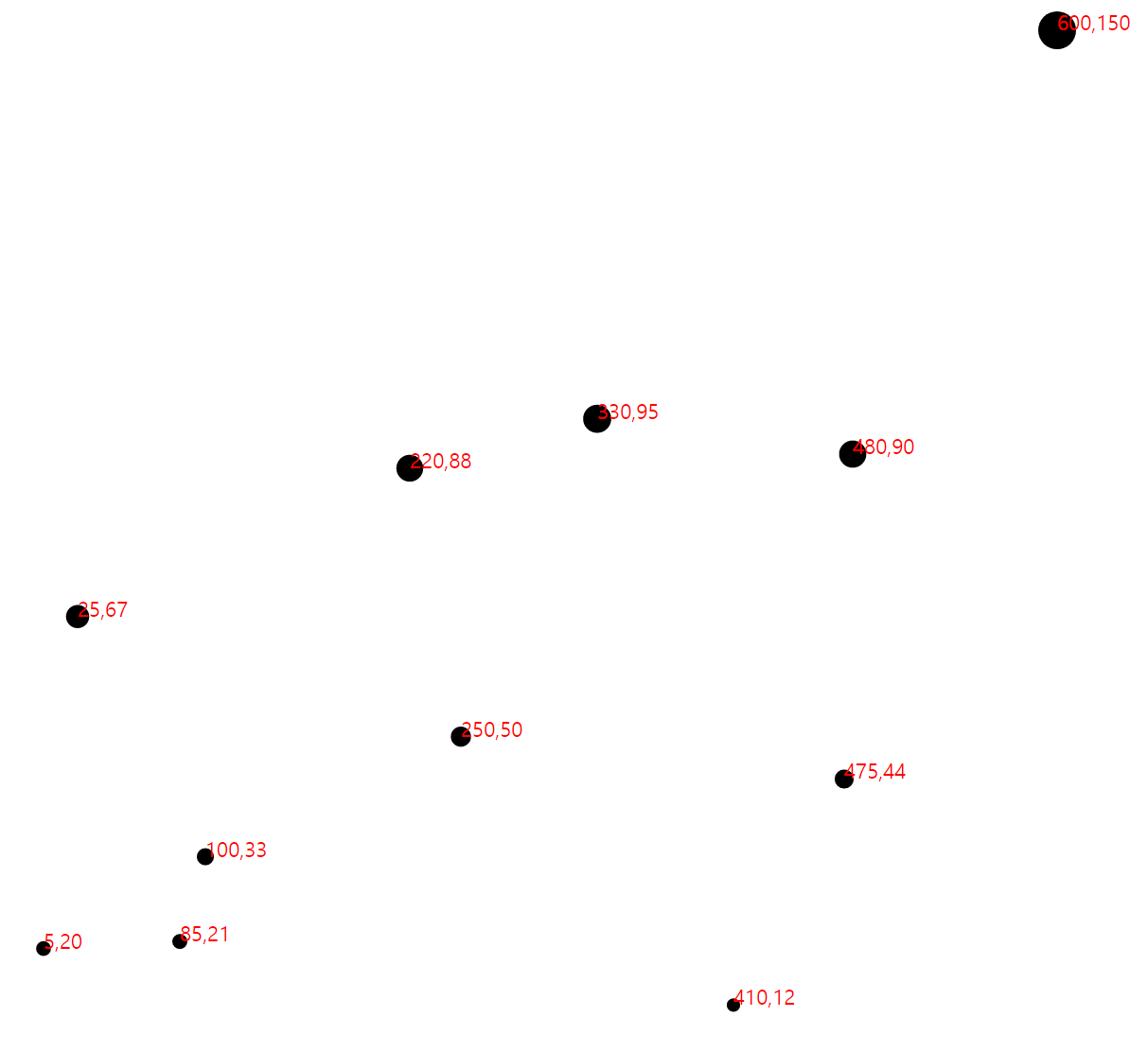

코드를 실행하면 위의 결과를 얻을 수 있다. w, h 값을 변경하고 rscale의 range 범위, padding값을 적절히 변경하여 결과를 확인하면 이해를 금방 할 수 있다.



그 외 기타 척도 메서드들은 래퍼런스를 확인하여 필요한것을 사용하면 된다.

https://github.com/zziuni/d3/wiki  이곳에서 확인하자.



척도의 기능을 알았으니 이 척도를 시각화하기 위한 축을 배우게 될 것이다.
